O Supermarine Spitfire foi o avião de caça britânico mais famoso da Segunda Guerra Mundial e também o único caça aliado que operou durante todo o conflito. Desenhado em 1936 por Reginald Mitchell (criador, na década de 1920, do também famoso Supermarine S6) entrou em serviço em agosto de 1938, na versão Mk I. A merecida fama do Spitfire surgiu durante a Batalha da Inglaterra, onde sua brilhante performace foi decisiva para a vitória britânica contra a Força Área Alemã, a Luftwaffe, o que evitou a invasão da Inglaterra pelos nazistas. A produção do Spitfire cessou em 1948. Ao todo, foram construídas 20.351 unidades, em mais de quarenta versões, que podem ser divididas em três grandes categorias: o Equipados com motor Merlin; o Equipados com motor Griffon; o Versão naval (Seafire). Entre as versões mais conhecidas, destacam-se: o Mk V, de 1941, a mais usada; o Mk XXII, de 1943, a primeira equipada com motores Griffon; o Mk XVI, de 1943, para ataque ao solo; o Mk XIX, de 1944, de reconhecimento fotográfico e a mais veloz das versões desarmadas. Além da Royal Air Force britânica, foi utilizado também como avião de caça pela forças aéreas da França, África do Sul, Bélgica, Canadá e Portugal. Restam menos de cinquenta exemplares espalhados pelo mundo, entre museus aeroespaciais e colecionadores particulares. Um destes raros exemplares pertence ao Museu Asas de um Sonho, instituição privada pertencente à companhia aérea brasileira TAM, que fica situado no município de São Carlos, interior do Estado de São Paulo, Brasil.
Terça-feira, 02 de Dezembro de 2008 - Tempo: 00:00
Olá amigos!
Começo hoje um novo projeto.
Dessa vez uma escala inédita pra mim, a 1/48.
Apesar de estar no plasti há 02 anos e meio, nunca me aventurei
em montar um avião nessa escala! Agora chegou a hora!
O kit que eu escolhi é um dos aviões que eu acho mais bonitos,
o Spitfire, o mais importante avião da Força Aérea Britânica na
WWII.
A marca do kit é ICM, não é inédita pra mim pois já montei um kit da
ICM.
O kit tem excelente detalhamento!
Aqui a caixa, frente:
E aqui o verso, versão que irei fazer:
E aqui todas as grades de peças, 6 no total:

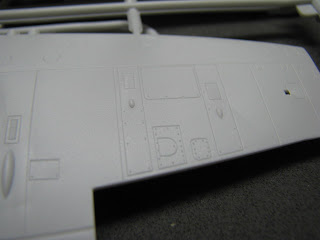

Baixo relevo, excelente detalhamento:
Cartela de decais:
Estou reunindo maiores informações para começar a montagem!
Abs pessoal!
Quarta-feira, 03 de Dezembro de 2008 - Tempo: 01:20
Olá amigos!
Hoje comecei o modelo! Nossa até me assustei com os detalhes! Mtas peças!
Mas é mto bacana, pois são grandes hehehhehe
Comecei pelo motor, super detalhado.
Montei tudo pois não irei pinta-lo, pois ficará dentro da fuselagem.

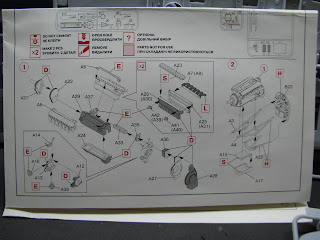

Aqui o manual de montagem:
E aqui a sequência de montagem:

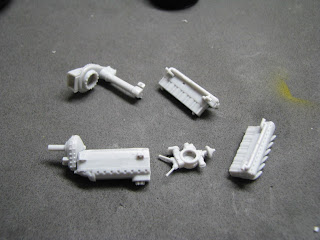

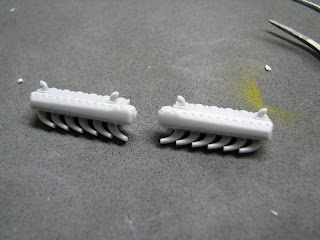

Todas as peças prontas para serem coladas:

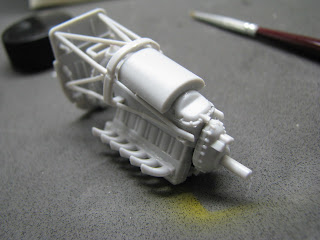

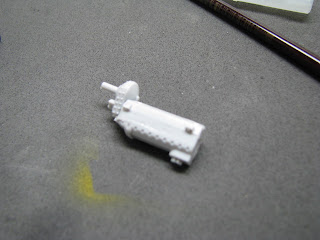

E aqui todas coladas, formando o motor:

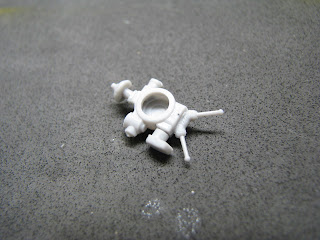

Aqui o suporte que segura o motor:
E tudo pronto:
Bem grande!! Deu vontade até de não colocá-lo dentro da fuselagem, mas daí
faltaria os escapes.
Aproveitei e destaquei a fuselagem e as limpei, pois veio com bastante
sobras de plástico, conhecidas tb como flashes:

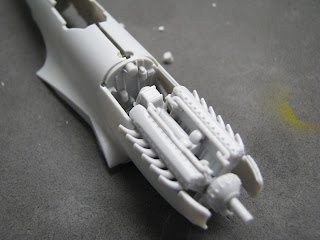

E aqui um dryrun do conjunto:
É isso aí pessoal! Abs!
Quinta-feira, 04 de Dezembro de 2008 - Tempo: 01:20
Olá pessoal!
Bom, esse kit realmente é muito interessante!
Vamos às fotos de hoje!
Comecei a detalhar o cockpit, esse vale a pena!!

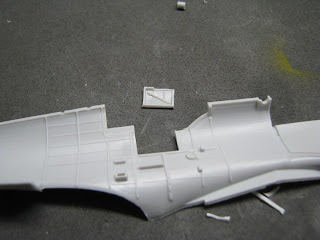

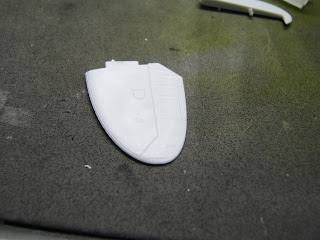

Abri a porta que dá acesso, pois vou fazer o canopy aberto tb:
Ela ficará assim:
E aqui algumas pecinhas de detalhamento do interior:
Nos devidos lugares:

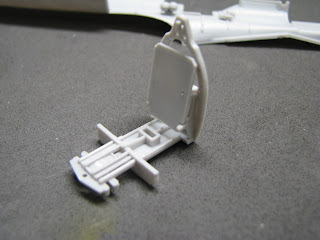

Isso é o cockpit do modelinho:
Sequência de montagem:
E aqui todas as peças prontas para o Interior Green:
E aqui ja pintadas:
Aqui comecei uma experiência, que deu certo, de fazer um cinto de
segurança pra colocar no modelo.
Usando aquelas capas metálicas de disquete, recortei duas bem fininhas,
aprox 1,3mm...
E com um arame bem fininho, fiz a fivela:
Fiz esse bico na lâmina recortada do disquete:

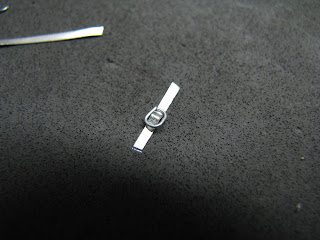

E colei a fivela:
Tirei um pouco da parte de baixo:
E colei outra fita por baixo:
Vejam como ficou:
Achei muuuuito interessante!
Não irei usar esse pq é apenas um teste e fiz nas coxas, mas amanhã irei
caprichar!
Abs pessoal!
Sexta-feira, 05 de Dezembro de 2008 - Tempo: 02:05
Olá amigos que acompanham essa montagem!
Hoje trabalhei no cockpit.
Pintei alguns detalhes em preto:
E com giz pastel seco preto fiz umas sombras no cockpit.
Na foto abaixo, a parte de cima está com o Giz, e a parte de baixo
não, bem interessante não é?
Aqui ambas "sujas" junto com o assento:
E parti para o Dry Brush com prata.
Pra quem não conhece essa técnica, molhe um pincel na tinta,
e esfregue em um pedaço de papel até q ele não "pinte" mais.
Daí esfregue no modelo. É mágico hehehe:
Painel:
Cockpit:
Com o cockpit pronto, parti para fazer os cintos.
Usei a mesma técnica de ontem:
Aí eu achei essa pecinha, que utilizei para fazer a fivela:
Ela veio nesse monte aí. São peças usadas para fazer bijouterias
que ganhei do meu vizinho Augusto. Vlw muleke :D
Removi a parte chata e deixei apenas o furinho:
E cintos prontos:

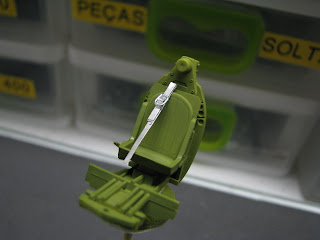

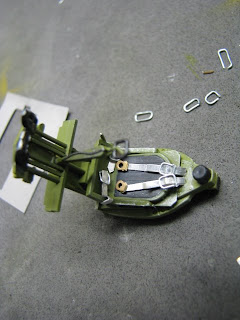

E aqui um Dry Run de como irá ficar, gostei mto!
A hora que ele receber uma tinta vai ficar perfeito!
Eh isso aí pessoal!
Espero que tenham gostado!
Abs
Domingo, 07 de Dezembro de 2008 - Tempo: 00:27
Olá pessoal!
Aproveitei o domingo para finalizar o cockpit.
Pintei os cintos e colei o painel, vejam:

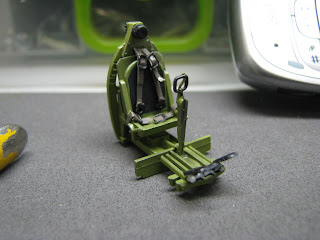

Cintos pintados:
Painel colado:
Abs!
Segunda-Feira, 08 de Dezembro de 2008 - Tempo: 02:00
Olá pessoal!
Hoje cheguei na parte problemática desse kit!
Ja tinha lido à respeito, então estava preparado.
Aqui o dry run, aparentemente tudo certo:
Mas ao encaixar a tampa do motor: ai.....
O cabeçote é mto grande pra caber embaixo da tampa!
Conclusão? Sacrificar as peças A23 e sua respeciva e as peças A5 e A6:
Eh necessário ir cortando e encaixando! Um trabalhão!
E aí deu certo:
Em partes pq olhem as frestas:
Uma vista de baixo:
Depois da cola ter secado apliquei putty, mas esqueci de fotografar.
Antes de lixar amanhã eu tiro foto.
E daí parti para as asas:
Essas são as metralhadoras que vão dentro das asas:
Há a possibilidade de deixar aberto esse buraco ou fechado. Ainda
não sei o que fazer, acho que vou fechá-lo, pois há poucos detalhes:
E aí a tapinha, fechando uma e a outra aberta ainda, pra eu me decidir.
Agora é lixar essa jossa!! Abs
Terça-Feira, 09 de Dezembro de 2008 - Tempo: 01:15
Olá amigos!
Hoje fiz a primeira "lixada" no modelo.
Ainda tem mto chão!

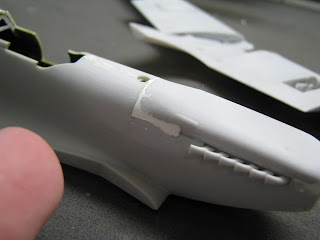

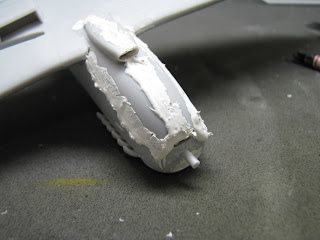

Aqui precisa de mais massa:
E aqui os profundores:

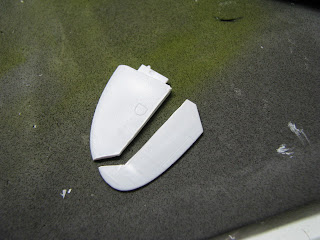

Removi a parte móvel deles, pra poder fazer tombada:

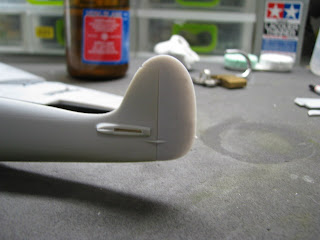

Colando o leme:
Resolvi fechar o buraco da asa:
Colei o cockpit:
E aqui parti para colar as asas ao corpo do modelo. Colei também as
ponteiras das asas:
E dá-lhe putty:
Agora esperar secar e lixar novamente!
Vms ver qt vai durar isso, lixa e putty....
Quarta-Feira, 10 de Dezembro de 2008 - Tempo: 01:52
Olá Pessoal
Pelo visto o lixa e putty vai durar mais um tempo....
O Alcides comentou hoje dizendo: O Pior ja passou... Na verdade
Alcides, acho que só começou ahhahahahahahah
Que desgraça..... Bom o problema desse kit realmente é a frente.
Hoje dei mais uma lixadinha, ainda não ficou 100% e parti pra colagem
da fuselagem inferior.
Dêem uma olhada no rombo:
sem comentários....
Deixei aquela parte e resolvi colar os profundores:
E suas partes móveis. Colei baixado, pois qd o avião está desligado
essas peças tendem a baixarem:
Colei os Ailerons também. Pra quem não sabe é isso que faz o avião virar.
Um pouquinho baixo tb:
Essa eu não sei, deve ser tomada de ar..
E aqui a Dona Hélice:
Pressionando pra ficar bem retinho:
O armamento. Pelo que vi no manual depos de montar, acho que nem
vai usar tudo...ah fui no embalo.
Falta uma lixadinha ainda:
Aqui os suportes das bombas, que vão nas asas:
Colados:
E aqui um pouco de massa pra fechar aqueles rombos....
Quinta-Feira, 11 de Dezembro de 2008 - Tempo: 01:30
Olá amigos!
Hoje encarei o bicão problemático! E tive uma grata surpresa!!
Ficou excelente na primeira uhuuuu!!
Mas vamos pela ordem!
Aqui os trens de pouso dianteiros, prontos para serem pintados:
Canopy destacado e...
...mergulhado na future :D
E aqui nosso amigo avião!
Hoje testei as Tintas EasyColors, do Xará Juliano heheheh.
Só pra citar, o Juliano é da empresa que faz o quadro Lata Velha,
do Luciano Hulk! Ele é plastimodelista também e desenvolveu
um set de tintas para modelismo.
Só posso dizer q a tinta é excelente. Sem palavras! Não há nada
no mercado igual! Fácil de aplicar como as automotivas, seca tão
rápido quanto, e tem um brilho fantástico!
O kit do Juliano é composto com 12 bases, e vem com um CD onde
tem as fórmulas das misturas de praticamente todas as cores para modelismo!

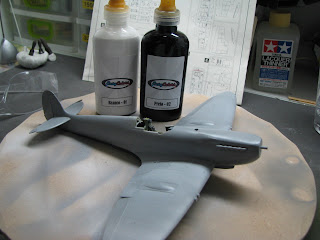

Eu utilizei a Base 01 e Base 02, branco e preto respectivamente, para
fazer um cinza, que me serviu como primer, e apliquei no modelo:
Realmente fantástico!!
E aqui as bombas, já pintadas em Khaki Drab:
É isso aí pessoal! O Tormento de lixa e putty terminou uhuuu!!!
Agora é partir para a pintura do kit, a parte mais divertida para mim!
Abs!
Segunda-Feira, 15 de Dezembro de 2008 - Tempo: 00:40
Olá amigos!
Hoje pouca coisa, mas já comecei a pintura do kit!
Antes eu colei o trem de pouso traseiro:
Colei mais umas pecinhas que vão na frente da asa, e depois pintei tudo:
É isso aí até amanha pessoal!!
Abs
Quarta-Feira, 17 de Dezembro de 2008 - Tempo: 01:20
Olá amigos
Depois de penar tentando fazer a cor certa com a EasyColors, desisti e
utilizei a boa e velha testors mesmo! A tinta é excelente, mas pra formular
to "pastando".
Creio que seja uma fase de adaptação, porém ja joguei mta tinta
fora então resolvi dar um tempo à elas.
Aqui o modelo pintado com a testors e os canopies mascarados:
Amanhã camuflagem!! :)
Ateh!
Quinta-Feira, 18 de Dezembro de 2008 - Tempo: 02:00
Olá Amigos!
Hoje fiz a camuflagem do modelo!
Levei 1hora para mascará-lo, vejam:
O mascaramento eu faço com prittak e fita crepe.
Depois mandei tinta:
Essas peças menores são o Canopy e porta de acesso.
Aí enquanto limpava o aerógrafo, a tinta secou e removi as máscaras:
E aí está ele :D
Aproveitei também e pintei a hélice e os pneus:
Ainda tem mais detalhes para serem pintados no corpo do avião!!
Ateh!
Sexta-Feira, 26 de Dezembro de 2008 - Tempo: 02:30
Olá Pessoal?
Como passaram o Natal? Espero que muito bem!!
Hoje retomei com força a montagem!

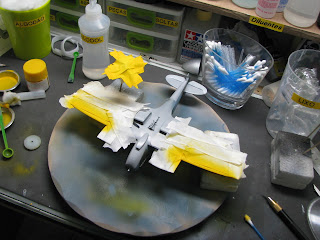

Comecei mascarando os bordos de ataque das asas e a hélice:
Apliquei o amarelo:
E ficou assim:

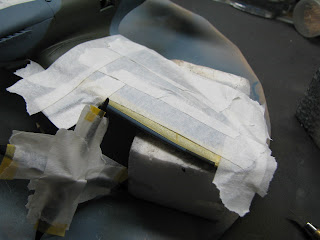

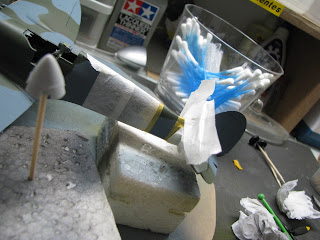

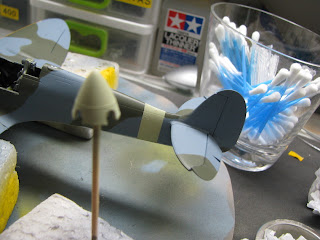

E dai comecei a mascarar para pintar a faixa em SKY, e em primeiro plano
desfocado, o bico que vai colado à hélice:
E aqui pintados:
Pintei também os escapes:
E os porões de rodas:

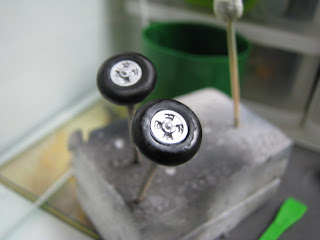

E as rodas dos pneus tb:
Colei o trem de pouso:

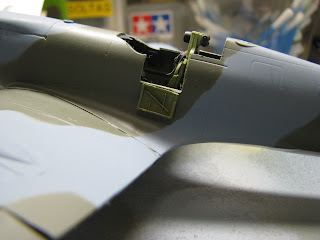

E a porta de acesso ao cockpit:
Colei as bombas também:

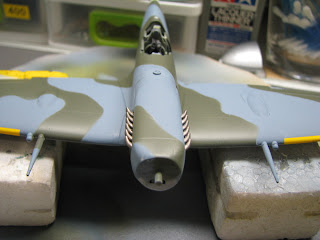

E aqui está o modelo.
Agora ele receberá o verniz brilhante e decais!!
Ateh mais!
Segunda-Feira, 29 de Dezembro de 2008 - Tempo: 01:35
Olá amigos!
Ontem apliquei o verniz brilhante, deixei secar e hoje decalquei o
modelinho! Ficou mto legal!
Aqui ele só no verniz:
A cartela de decais:
E decais aplicados:
Agora deixarei secar para aplicar o verniz brilhante e começar
com o WASH!!
Ateh!
Sexta-Feira, 02 de Janeiro de 2008 - Tempo: 02:30
Olá amigos! Feliz 2009!
E para começar o ano bem, terminei o modelinho!!
Fiz o wash leve, apliquei verniz fosco e fiz umas marquinhas com giz-pastel.
Ah, nesse modelo há um "retrovisor" emcima do canopy. Então peguei um CD
velho, recortei um pedaço da parte espelhada e colei nele, ficou mto bom!
Vejam as fotos:
Aqui da pra ver o espelhinho:
Outro ângulo:
Bom, mais uma vez agradeço a todos que acompanharam esse projeto!
Obrigado pela ajuda!!
E o próximo começarei segunda, se der tudo certo! Inédito!!
Ateh mais pessoal!
